Configurar proyección de pared interactiva

Una guía técnica paso a paso para instalar la cámara, el módulo láser y calibrar el software interactivo KLEADER.

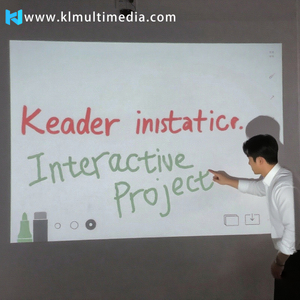

Principio de funcionamiento del sistema táctil interactivo.

El principio de funcionamiento de este producto implica la instalación de un módulo láser infrarrojo encima de un proyector o dispositivo de visualización. El módulo láser crea una capa de película de luz invisible de 1 a 2 mm de espesor y 1 mm de ancho en la superficie de proyección. Al tocar esta película con los dedos u otros objetos opacos, el módulo de la cámara montado en el proyector captura un punto de luz reflejada. A través del análisis y procesamiento de algoritmos de nuestro software de control táctil patentado, se obtienen coordenadas táctiles precisas para lograr la funcionalidad táctil.

Kit interactivo de pared táctil Descripción general

1. Admite toque con el dedo : puede tocar la pantalla proyectada directamente con el dedo sin ningún lápiz.

2. Admite multitáctil : estire y retraiga imágenes con ambas manos; dos puntos para lograr la función de rueda del mouse; diez personas escriben al mismo tiempo sin interferencias.

3. La distancia mínima de instalación es de 15 cm : la pantalla de proyección de '80 pulgadas' requiere sólo 15 cm entre la cámara y la superficie del tablero.

4. Alta integración, portátil, fácil de instalar : el host se fija con cinta adhesiva de doble cara en la pared o tablero. No es necesario modificar el tablero ni la pared.

5. Transformar una pizarra o pared normal en una pantalla táctil : este producto puede transformar cualquier pizarra o pared en una pantalla táctil. Puedes fijar directamente el producto sobre el área que deseas transformar.

6. Cualquier objeto opaco se puede utilizar como lápiz óptico : la función táctil emplea tecnología de posicionamiento basada en cámara. Dentro del área interactiva, cualquier objeto opaco con forma de tira puede funcionar como lápiz óptico. Si accidentalmente pierde su lápiz puntero o lo encuentra demasiado frío para usarlo en la pizarra, simplemente enrolle una hoja de papel y continúe con su lección.

7. Conversión de pantallas LCD estándar a pantallas táctiles : Compatible con pantallas de 40-120 pulgadas. El proceso consiste en instalar una cubierta de vidrio sobre la superficie de la pantalla y fijar el dispositivo a ella, transformándolo en una pantalla táctil. Este método es más rentable que las soluciones de marcos infrarrojos, no requiere modificaciones personalizadas y mantiene precios constantes independientemente del tamaño de la pantalla.

Hardware principal de los kits interactivos de pared táctil

orden número	nombre	cantidad
1	Módulo de cámara	1
2	Módulo láser	1
3	Cable de datos para cámara bucal tipo B (12M)	1
4	Cable de alimentación láser tipo c (6M)	1
5	Montaje de cámara	1
6	Adaptador de corriente láser	1
7	Adhesivo láser 3M (rectangular)	1
8	Soporte de cámara adhesivo 3M	1
9	Cinta adhesiva transparente para pared.	1
10	Tornillo láser	1
11	pegamento sin uñas	1
12	Destornillador de ajuste	1

Cómo hacer una pared táctil interactiva

1. Componentes del kit

Cámara, cable de extensión (12 m), soporte para cámara, módulo láser, cable/adaptador de alimentación (5 V/2 A), tornillos de montaje.

2. Conexiones

Alimentación del láser: Adaptador tipo C a USB.

Cámara: USB-A a USB-B en la computadora.

3.software

Instalar desde el paquete, abrir el software, seleccionar Modo de cámara.

4. Montaje de hardware

Monte la cámara y el láser firmemente sobre el centro del área de proyección.

Asegúrese de que el área de proyección completa sea visible en la vista de la cámara (al menos el 50 % de la pantalla).

Ajuste la rotación de la cámara en Configuración si la imagen está al revés.

5. Calibración láser

Cambie al modo láser.

Abra la cubierta del láser, use tornillos para ajustar:

Perilla izquierda: Ángulo horizontal.

Pomo medio: ángulo vertical.

Gire ambos tornillos en sentido antihorario hasta que aparezca la línea roja.

Ajuste hasta que la línea láser desaparezca debajo del área de proyección. Debería aparecer una línea roja en el suelo.

Toque el borde inferior de la imagen. Idealmente, la línea roja está a ~3 mm de la pared. Afina si es necesario.

6. Calibración automática

Haga clic en Calibración automática. El proceso tarda entre 3 y 5 segundos.

No bloquee la cámara o la proyección durante la calibración.

El sistema cambiará al modo táctil cuando esté completo.

7. Guarde los datos del software táctil interactivo

El software se inicia automáticamente al reiniciar. Toque de prueba: el punto blanco en la vista láser confirma una detección precisa.
